不銹鋼金屬軟管主要在泵浦的進出口處用來吸收泵浦的震動及噪音的軟管,國內也叫泵聯管,軟接頭等。金屬軟管分為拉桿式金屬軟管和網罩式金屬軟管,金屬軟管的法蘭有碳鋼法蘭和不銹鋼法蘭,用在清潔管路可以降低成本。
塞萊斯生產陸用一、二、三類壓力容器、金屬軟管、波紋管膨脹節,船用、軍用低、中、高壓空氣瓶等產品。產品先后與國家工程儀征化纖、揚子乙烯、金陵石化、江蘇油田、甘肅金川,吉化、江蘇梅蘭等企業的項目配套,產品質量和服務質量受到用戶 的一致好評。

AM-600/600M型不銹鋼金屬軟管:
不銹鋼金屬軟管,主要用在空間受限制及較大偏心的場合。在臺灣叫不銹鋼防震軟管,大陸也叫金屬軟管,泵聯管,不銹鋼金屬補償器或軟接頭等。我司在設計這類減震接頭時以“彈性系數小”為考慮點,從形象上講就是波紋比較軟,越軟效果就越好。此外在設計時候還要考慮到承壓不能失穩。
AM-500/500M型不銹鋼金屬軟管:
1.這種型號的不銹鋼金屬軟管主要用在泵浦設備進出口以吸收其震動及噪音。在臺灣叫防震接頭,在大陸也叫金屬軟管,泵聯管或軟接頭等。
2.不銹鋼金屬軟管以”彈性系數小“為考慮點,從形象上講就是波紋比較軟,越軟效果就越好,此外,在設計時候還要考慮承壓時不能失穩。
3.這種法蘭有碳鋼法蘭和不銹鋼法蘭,用在清潔管路可以降低成本。
AM-500T型不銹鋼金屬軟管:
不銹鋼金屬軟管,也稱不銹鋼防震軟管,不銹鋼金屬波紋管,具有以下優點:
1.不銹鋼金屬軟管可以降低噪音,隔絕震動源,應用在小型泵浦與管路連接外,高頻震動可被大幅度消減,同時降低管路噪音。
2.校正配管偏差,可降低因配管誤差所產生之應力。
3.吸收管路變形,有效吸收角度與側向位移,避免配管與設備拉傷。

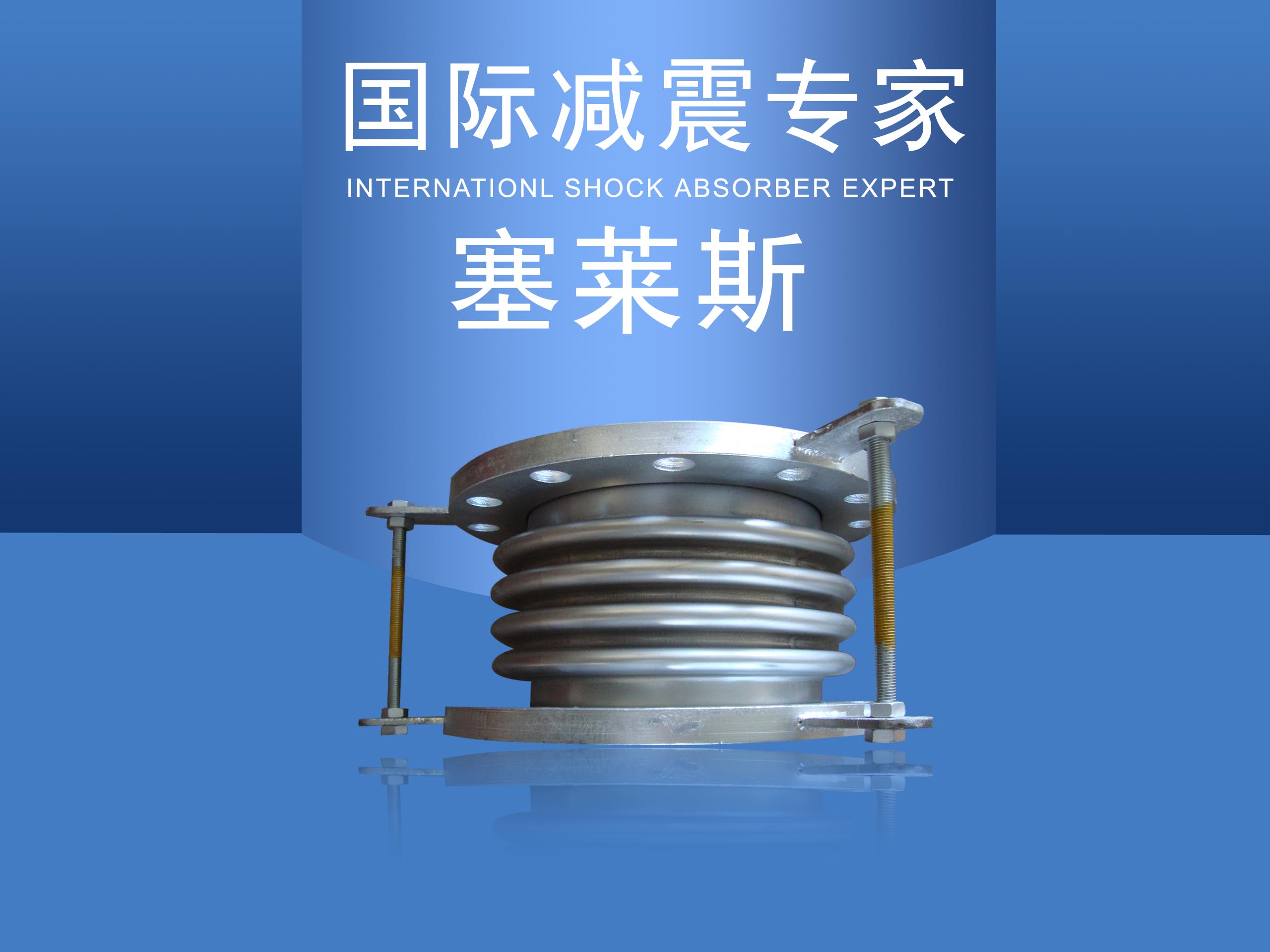

AM-400M型不銹鋼金屬軟管:
此種型號的金屬軟管伸縮囊系SUS321不銹鋼多層鋼板以新技術制成OMEGA型,具有較低之彈性系數及耐高溫,高壓之特性。在高溫,高壓管路震動之吸收及使用壽命之延長,均有極佳的效果,及適用于熱媒管路。
| 項目 | 元件 | 材料 | 備註 |
| 1 | Bellows | SUS304 | SUS316/321 |
| 2 | Flange | FCD40 | SS400,SUS304 (Option) |
| 3 | Internal Sleeve | SUS304 | SUS316 (Option) |
| 4 | Tube End | FCD40 | SS400,SUS304 (Option) |
| 5 | Tie Rods | S25C | --- |
| Nominal Bore 口 徑 |
Total Length 總長度 |
Bellows | Axial Movement 伸縮量 |
Force to Compress |
Effective Area 流體面積 |
||
| mm | Ins | mm | O.D. 外徑 |
mm | kg | cm2 | |
| 40 | 1½ | 300 | 60 | +10 | -40 | 150 | 22.2 |
| 50 | 2 | 300 | 78 | +10 | -40 | 180 | 34.5 |
| 65 | 2½ | 300 | 92 | +10 | -40 | 280 | 52.5 |
| 80 | 3 | 300 | 107 | +10 | -40 | 260 | 71.2 |
| 100 | 4 | 300 | 130 | +10 | -40 | 280 | 110.5 |
| 125 | 5 | 300 | 163 | +10 | -40 | 400 | 168.7 |
| 150 | 6 | 300 | 190 | +10 | -40 | 530 | 233.9 |
| 200 | 8 | 300 | 243 | +10 | -40 | 650 | 389.1 |
| 250 | 10 | 300 | 295 | +10 | -40 | 750 | 592.2 |
| 300 | 12 | 300 | 345 | +10 | -40 | 850 | 829.7 |
